AOV 智能双光 WiFi 球机模组

时间：2025-12-26 14:43:12

HX6201SW5-3M-AOV-LITE-MF-B规格书

一、 产品外观

AOV 双光 WiFi 正面_透明底.png AOV 双光 WiFi 背面_透明底.png

二、 产品简介

三百万智能双光AOV模组（WiFi），搭载嵌入式LINUX系统与300万低照度传感器，最高可输出2304×1296分辨率图像。该模组支持H.265视频编码和G.711音频编码，支持自定义码率设置。在AOV模式下以1帧/秒的帧率工作，报警状态下切换至满帧率工作。支持TF卡、FTP服务器及云存储，支持双向音频通话，内置双频蓝牙WiFi模块。

支持人形检测报警，检测距离可达30米。其智能双光系统在AOV模式夜间自动启用红外监控，检测到目标后立即切换至白光全彩成像，并以满帧率运行。

三、 产品主要特性

ü 采用300万像素（2304x1296）高灵敏度、高信噪比CMOS图像传感器。

ü 支持H.265压缩算法，可实现双码流传输。

ü 支持通过CamHipro应用程序实现手机监控，并在APP上显示电池状态。

ü 支持多种网络协议：TCP/IP，HTTP，TCP，FTP，UDP，ARP，DHCP，DNS等。

ü 支持人员检测报警（最大检测范围30米）及人员追踪功能。

ü 支持将报警录像存储至TF卡（最大支持128G）/FTP服务器或云存储（需另行购买）。

ü 支持AOV模式以1帧/秒或1帧/2秒的帧率进行录像。

ü 最多支持5名用户同时浏览。

ü 支持通过手机下载并回放TF卡中的录像。

ü 支持自定义检测区域及人体形态灵敏度设置。

ü 支持双频蓝牙WiFi（2.4G/5.8G）。

四、 参数说明

型号: HX6201SW5-3M-AOV-LITE-MF-B
操作系统	嵌入式LINUX
图像传感器	1/2.9”CMOS传感器
IRCUT	支持
压缩标准
视频压缩算法	H.265
音频压缩算法	G.711
压缩传输码流	384Kbps-6144Kbps，可以自定义，默认1024Kbps
图像
最大图像尺寸	300W(2304x1296)
清晰度	第一码流：300W(2304x1296)
视频帧率	15fps(50HZ), 15fps(60HZ)
字符叠加	支持OSD时间信息叠加
图像设置	图像上下反转、左右镜像可调
网络功能
存储功能	最大支持128G TF卡存储，支持AOV模式录像和报警录像存储（报警录像时长15秒和30秒可选，默认15秒），支持报警录像上传FTP（需插TF卡），支持报警录像上传云存（需购买云存功能）
人形检测区域	可设置1个人形检测区域
报警联动	报警录像写入TF卡，报警联动声音输出，报警联动云存（需购买云存后才能使用）
网络协议	支持TCP/IP，HTTP，TCP，FTP，UDP，ARP, DHCP，DNS，NTP
接口
音频输入	1路输入，支持MIC输入
音频输出	1路输出
网络接口	2.4G和5.8G双频WIFI
一般规范
尺寸	(长宽高）70x50x11mm
温度及湿度	0℃～+50℃ 10%～95%RH
电源	外接电源DC5V 2A
功耗	工作功耗1W，白天AOV模式功耗0.14W，晚上AOV模式红外灯闪烁的功耗0.26W

五、产品接线图

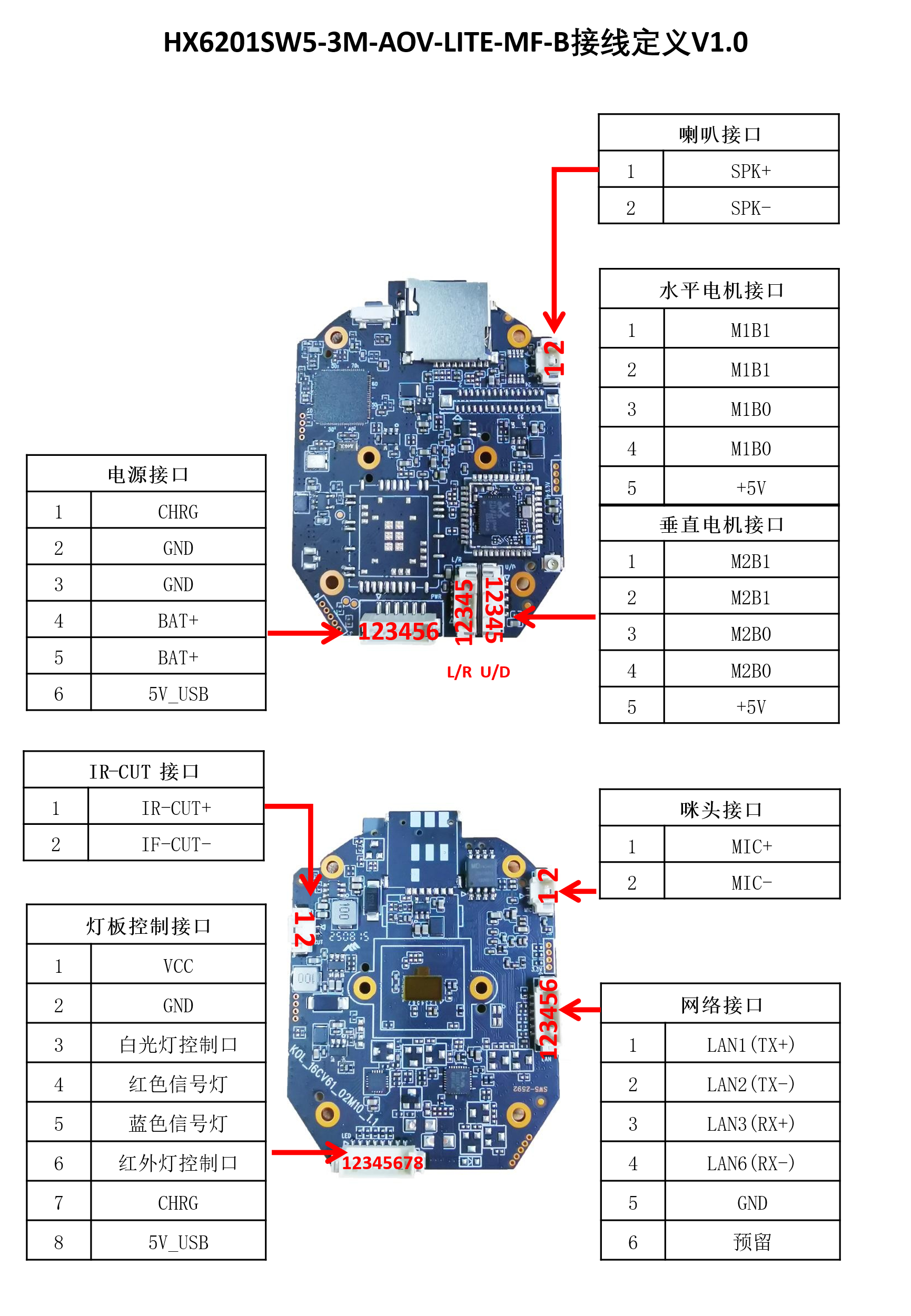

AOV 双光接线图1.png

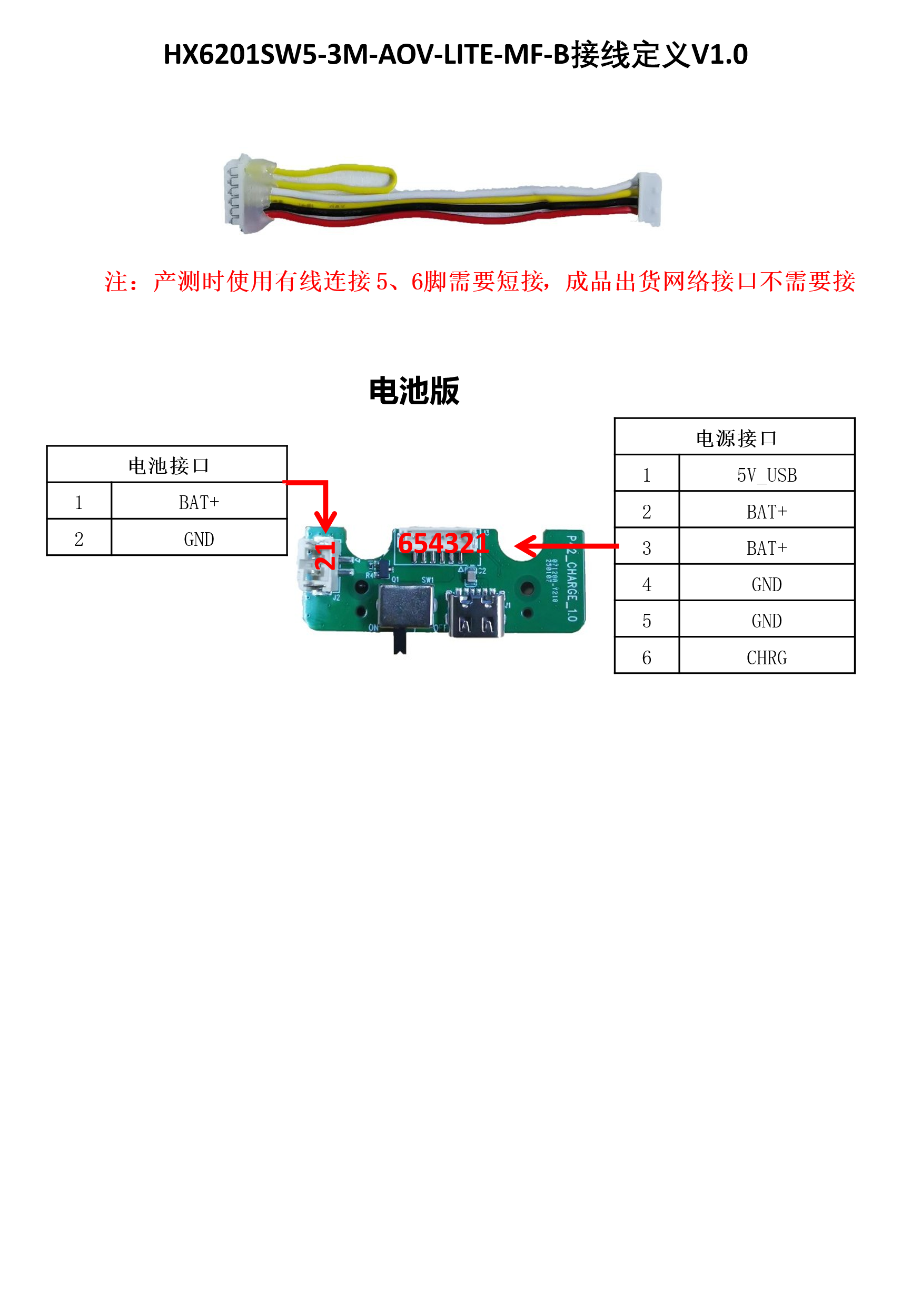

AOV 双光 WiFi 接线图2.png
